当全球晶圆厂加速推进 2nm 工艺量产、行业普遍认为 1nm 是硅基传统制程的极限时，全球半导体产业链已达成共识：1nm 绝非芯片技术终点，一场围绕三维架构、新材料、异构集成、光电融合的全方位产业革命正在加速落地，半导体正式从 “尺寸缩放” 单一赛道，迈入多技术路线并行突破的后摩尔时代全新周期。
过去半个世纪，摩尔定律依靠晶体管横向尺寸缩小驱动产业迭代，3nm、2nm 节点落地后，行业痛点集中爆发：量子隧穿引发漏电、EUV 光刻设备与材料成本指数级上涨、单纯微缩带来的性能边际收益持续走低。传统二维平面硅芯片的物理、经济双重瓶颈，倒逼全球科技巨头、科研机构同步开辟全新技术路径，彻底跳出 “比拼制程数字” 的内卷竞争。
一、亚 1nm 埃米级工艺实现技术验证，纵向堆叠打开尺寸新空间

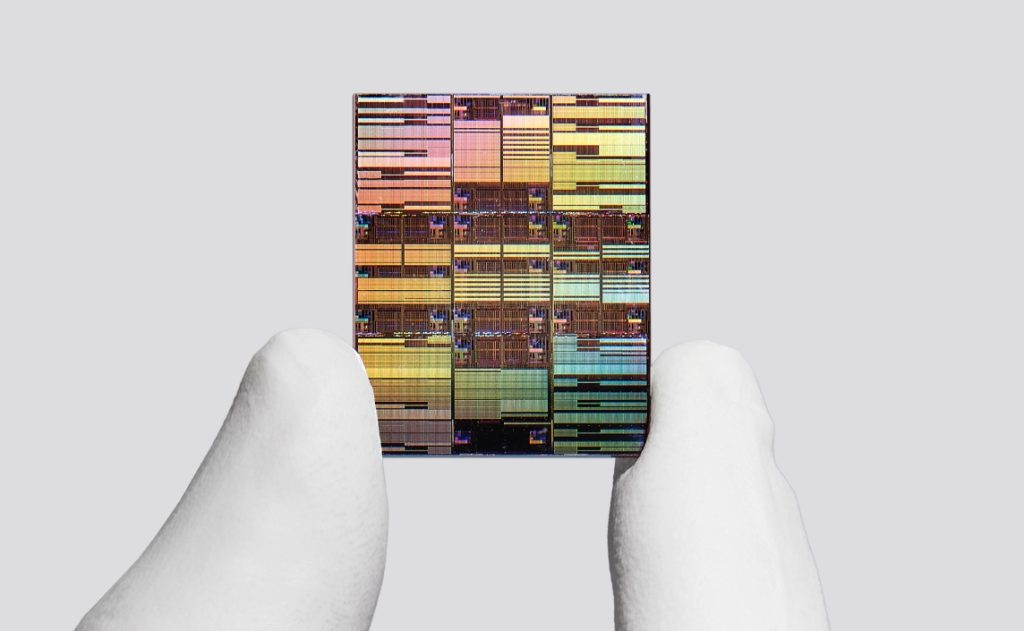

2026 年 6 月 IBM 正式发布全球首款 0.7nm（7 埃）亚 1nm 芯片技术，采用纳米堆叠（Nanostack）三维晶体管架构，打破平面硅片局限，将 N 型、P 型晶体管垂直分层排布，指甲盖大小芯片可集成近 1000 亿颗晶体管，相较 2nm 芯片实现 50% 性能提升或 70% 能效优化，可将大模型训练周期从 3 个月压缩至数周，直指 AI 算力核心需求IBM 。
比利时微电子研究中心 imec 同步发布完整技术路线图，规划 0.2nm（2 埃）A2 节点量产方案，依托高数值孔径 EUV（High-NA EUV）、CFET 互补场效应管、单片 3D 集成三大核心工艺，持续向原子级尺度推进，证明 1nm 以下制程仍具备持续迭代潜力。
二、3D 异构集成成为产业主流突围方案，先进封装重构算力逻辑
在制程微缩难度陡增的背景下，三维堆叠、芯粒（Chiplet）、混合键合成为全球厂商通用破局路径，产业范式从 “单芯片集成” 转向 “晶圆级系统集成”。台积电 CoWoS、SoIC 先进封装平台已实现 5.5 倍光罩尺寸基板量产，2028 年将落地可集成 20 颗 HBM 内存的超大封装方案；国内长电科技、通富微电实现 2.5D 封装规模化落地，晶圆对晶圆混合键合间距持续缩小至微米级甚至亚微米级。
分为三代的 3D 集成技术全面落地：封装级 3D 堆叠已大规模商用；晶圆级芯粒集成支撑当前 AI 服务器算力需求；实验室阶段的单片 M3D 垂直有源层堆叠，将逻辑、存储器件直接在硅片逐层制造，催生 CMOS 2.0 全新芯片架构，从底层消除芯片互联损耗。
三、新材料、光电融合、全新架构多条技术路线并行落地
单一硅基材料不再是产业唯一选择，多元底层材料技术加速成熟：二硫化钼、石墨烯等二维半导体材料解决硅基量子隧穿难题；碳纳米管晶体管进入中试验证阶段；砷化镓、氧化镓等化合物半导体广泛应用于射频、功率芯片赛道。
共封装光学（CPO）、硅光芯片成为算力网络核心技术，英伟达、AMD 新一代 AI 加速芯片集成硅光引擎，用光信号替代传统铜线传输，大幅降低数据交互功耗；存算一体芯片打破存储与计算分离的冯诺依曼瓶颈，国内多所高校与科研院所完成原型流片，适配海量 AI 推理场景。
除此之外，全新产业底层理论持续涌现，韬（τ）定律跳出 “缩小尺寸” 传统思路，以电路信号延迟为核心优化方向，通过逻辑折叠、统一总线、三维堆叠实现算力效率跃升，为国内芯片产业提供自主创新路径。
四、产业格局重塑：竞争从单一工艺转向全链条综合实力
业内分析师表示，2026 至 2030 年将是芯片技术变革关键窗口期，行业竞争逻辑彻底改写：不再以制程节点数字论高低，而是先进工艺 + 三维封装 + 新型材料 + 光电芯片 + 软件架构五位一体综合能力比拼。
面向 AI 大模型、人形机器人、太空计算、车载算力等爆发式需求，全球产业链同步加大前沿技术投入。国内半导体产业同步布局亚 1nm 工艺研发、3D 先进封装产线、二维材料实验室、硅光芯片量产线，构建自主可控的后摩尔时代技术体系。
业内专家总结，1nm 只是传统平面硅工艺的阶段性节点，而非芯片技术天花板。埃米级制程、三维立体芯片、光电融合、新型半导体材料将共同掀起芯片行业下一场革命，持续释放算力增长空间，支撑下一代数字产业跨越式发展。
